吸波贴片

高损耗宽频带可定制柔软轻薄

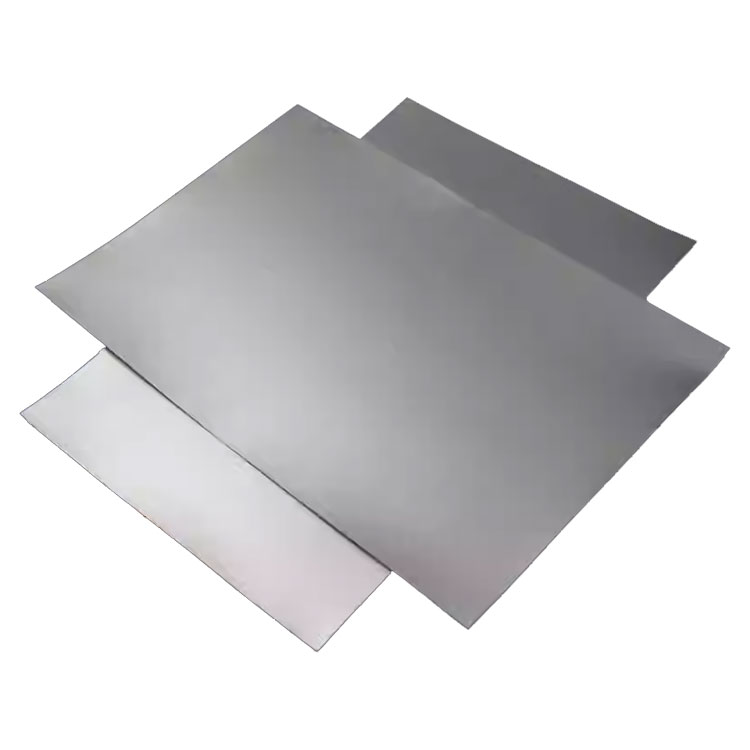

冠旭®GXR-系列吸波贴片由自行研发的微波吸收剂与硅树脂橡胶设计制成，是一种薄型的、柔软的，具有磁性的硅橡胶吸波材料。可满足300MHz-100GHz的频段范围内的电磁波吸收要求，可在高海拔地区使用，具有较低的释气性能和耐高温性能，适合航空航天使用。
冠旭®新材致力于磁介质粉体吸收剂及其复合材料的研究，可根据客户需求进行设计和制备，即可作为独立吸波件，亦可作为复合材料组件。

特点

适应频带宽:300MHz~100GHz

高损耗、不导电硅树脂橡胶片

阻燃、耐温性强

柔韧强、轻薄、易加工切割、使用方便

产品市场

商业通信:天线、光模块、路由器等毫米波应用:5G通信、毫米波雷达工业电子:汽车电子、无人机等
仪器测量:功放、滤波器、测试系统安全国防:雷达系统等

主要应用

降低自由空间波反射:应用于金属表面时,吸波材料将大大减小金属物体或结构引起的电磁波反射
抑制空腔谐振:吸波材料贴在导电腔体内可有效抑制高次谐波产生的谐振,保证电路正常工作
减少表面行波:对于沿着传输线(或等效传输线)或导电体表面的爬行波,吸波材料可有效吸收
隔离电磁场:利用高磁导率和电容率可以使能量向吸波材料移动的特性,使用吸波材料可增加敏感器件电磁场隔离度

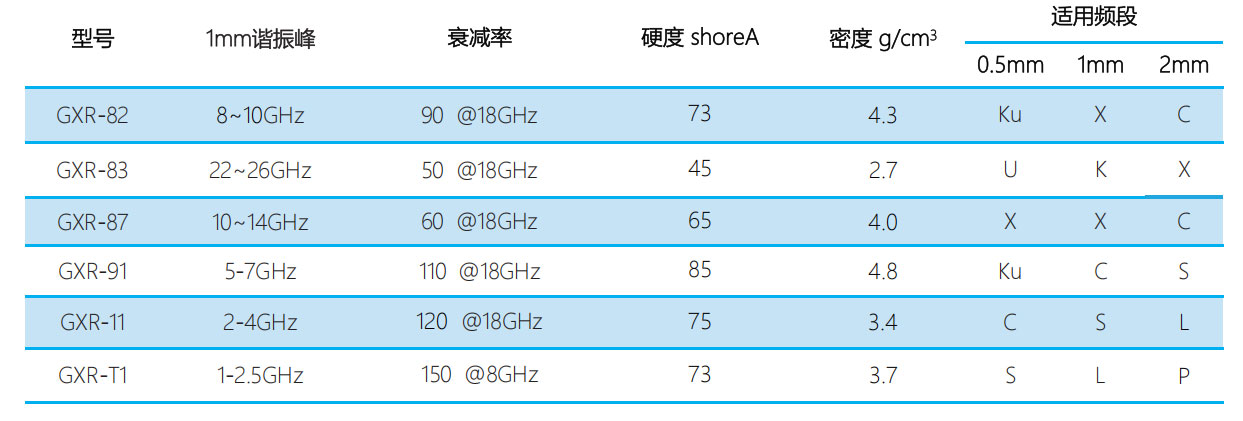

参数表或产品型号

型号	1mm谐振峰	衰减率	硬度 shoreA	密度g/cm³	适用频段
型号	1mm谐振峰	衰减率	硬度 shoreA	密度g/cm³	0.5mm	1mm	2mm
GXR-82	8~10GHz	90 @18GHz	73	4.3	Ku	X	C
GXR-83	22~26GHz	50 @18GHz	45	2.7	U	K	X
GXR-87	10~14GHz	60 @18GHz	65	4.0	X	X	C
GXR-91	5-7GHz	110 @18GHz	85	4.8	Ku	C	S
GXR-11	2-4GHz	120 @18GHz	75	3.4	C	S	L
GXR-T1	1-2.5GHz	150 @8GHz	73	3.7	S	L	P
